WZJT-5000L植物油提取機組
一、設備介紹
本設備適用于各類植物油(揮發油)的提取，設備采用水蒸氣蒸餾裝置進行,蒸汽直入罐內底部加熱和夾套加熱蒸餾方式，能有效提取植物揮發油成份又節能環保。
二、設備組成（WZJT-5000L ）
1、蒸餾罐：5000L升(每次裝滿罐新鮮植物大約1000公斤左右)。
2、冷凝器：換熱面積40㎡ 。
3、油水分離器：100升（二級分離）。
4、加熱方式：蒸汽直入和夾套雙效加熱。
5、冷卻水流量：約5噸/小時。
6、溫控系統：數顯溫度顯示（用于植物低溫蒸餾提取）。
7、設備整機材質：SUS304 2B優質不銹鋼制造。

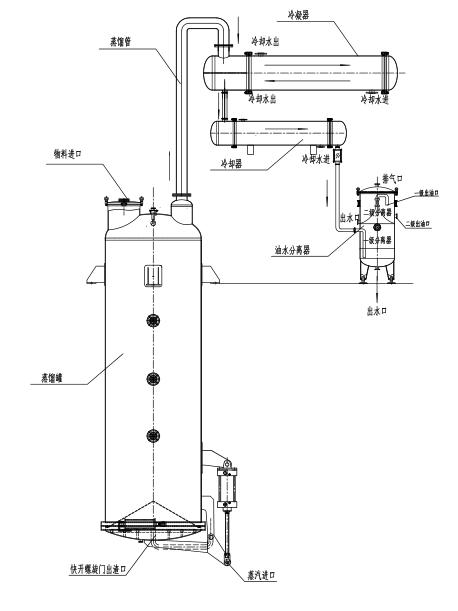

設 備 示 意 圖
(廠房高度9米左右,占地面積10平方左右,操作平臺高度6米左右)

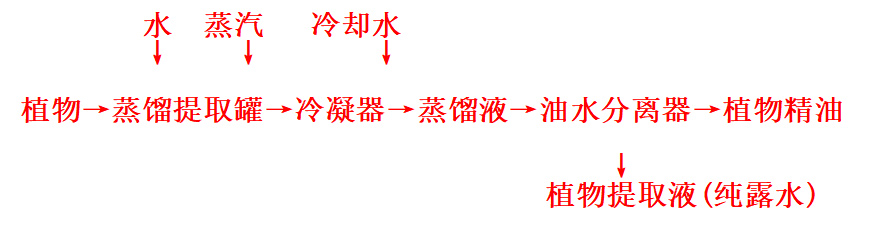

三 、設備工藝流程圖
四、設備結構
1.植物油提取機組為蒸汽加熱形式，通過溫控模塊控制蒸餾罐內
溫度(用于植物低溫蒸餾提�。�。
2.植物油提取機組罐為內膽，夾套，外包皮三層不銹鋼結構，罐底部內置不銹鋼盤管蒸汽噴孔管和過濾網，外層石巖棉保溫，上部快開人孔，下部氣動快開門裝置，全封閉結構節能又環保。
3.冷凝器可外接冰水機組或自來水冷卻。
4.二級油水分離器。
|
設備型號或名稱 |
蒸餾罐容積 |
設 備 結 構 簡 介 |
|
WZJT-5 |
5000升 |
一組三層不銹鋼蒸餾罐，一套冷凝系統，一套油
水分離器，上進料孔，視鏡，進出口，下出料氣
動快開門裝置，管道配件閥門連接等 |
|
中央電控 |
數字式溫控系統，不銹鋼電控柜 （用于植物低溫蒸餾提�。� | |
|
加熱方式 |
蒸 汽 加 熱 | |
五、配套附件設備
蒸汽鍋爐，冷卻水系統，空壓機，原料粉碎機。
六、售后服務
1，設備質保壹年。在質保期內，如設備有問題，公司免費提供配件和維修。質保期外，公司按成本價提供配件和維修。
2，公司提供設備詳細安裝圖及設備操作技術要求，對客戶疑問24小時提供服務。
七、5000升植物油蒸餾提取成套設備配置清單：
|
序號 |
產 品 名 稱 |
規 格 |
數量 |
設 備 配 置 |
|
1 |
直筒蒸餾提取罐 |
5000L |
1臺 |
三層不銹鋼制造,罐體:Φ1400×3200
×6㎜,下料氣動螺旋快開門裝置Φ1400，進料孔Φ500,視鏡,視燈,溫度計。 |
|
2 |
雙程冷凝器 |
30㎡ |
1臺 |
一級冷卻,不銹鋼制造, 筒體:Φ600×2000×3㎜ Φ25不銹鋼鋼管 390米 |
|
3 |
盤管冷卻器 |
5㎡ |
1臺 |
二級冷卻,全不銹鋼304制造,
筒體:Φ1000×1000×3㎜
不銹鋼304鋼管 Φ38×42米 |
|
4 |
油水分離器 |
100L |
1臺 |
油水分離用，不銹鋼制造 |
|
5 |
空氣控制箱 |
配套 |
1臺 |
氣動快開門裝置控制系統 |
|
6 |
管道 閥門 配件 |
Φ159 38 |
配套 |
不銹鋼 設備管道連接 |
|
7 |
精油儲罐 |
300L |
1臺 |
單層不銹鋼制造, |
